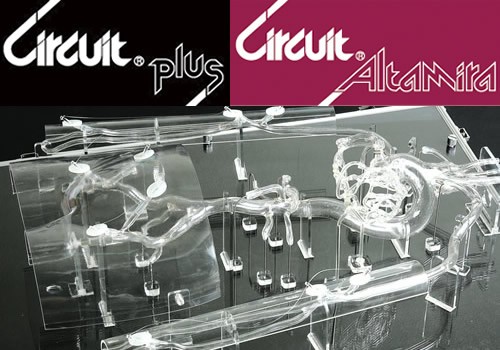

カテーテルトレーニングシミュレーター
「Circuit Plus」（サーキットプラス）
「Circuit Altamira」（サーキットアルタミラ）

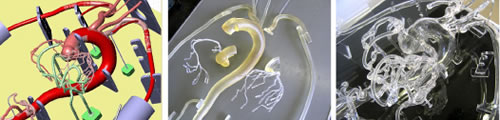

ＭＤＣＴデータにより、リアルな形状を再現
３Ｄ ＣＡＤによる光造形のマスター原型を製作、独自のシリコン樹脂完全一体成型により段差のない血管内腔と適度な抵抗を再現。
監 修 ／ 森田 寛協力施設 ／ 関西医科大学 ・ 回生会 宝塚病院
 |
 |
 |
 |

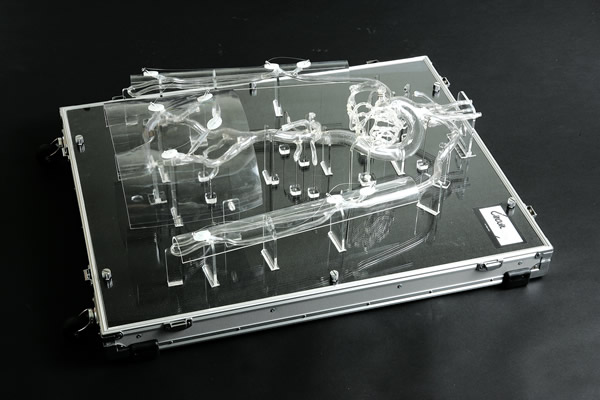

本体 |

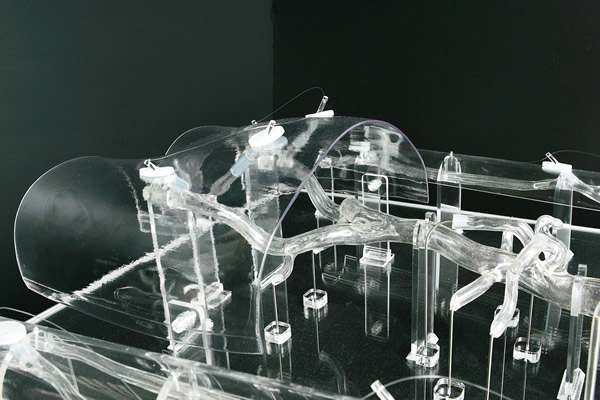

頚動脈部分アップ |

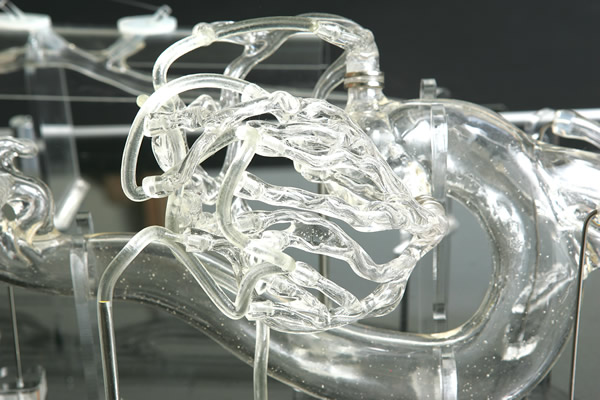

冠動脈部分アップ ※写真は「サーキット コロナリー・アート」を 接続したものです。 |

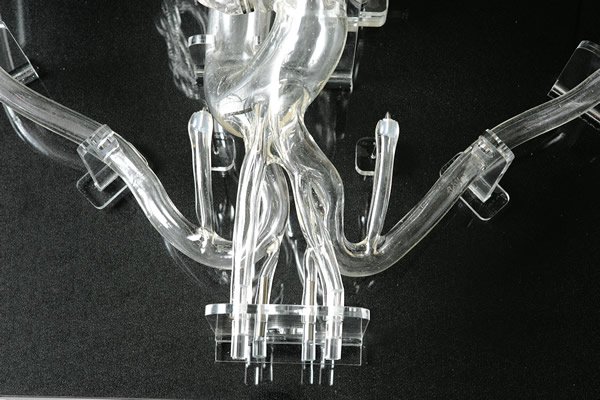

下肢部分アップ |
※画像をクリックすると拡大画像が表示されます。 |
|||
サーキットプラスの5つの特徴
■心臓カテーテル法の基本操作が体験できます。
■カテーテル操作の感触が人体に近似。
■冠動脈狭窄病変を狭窄パーツにより再現。
■冠動脈部分は取り替え可能。
■デバイス評価の実験モデルとしても使用可能。
サーキットアルタミラとプラスの違い
■アルタミラとプラスは大動脈弓から分岐する左総頸動脈の形が違います。
■アルタミラは左総頸動脈の分岐部を２箇所にしました。
■アルタミラは分岐部を２箇所にすることでより多くの症例形状をカバーすることができます。

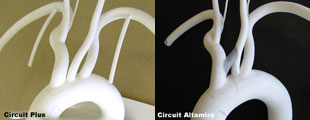

左：サーキットプラス
右：サーキットアルタミラ
手技トレーニング内容
■冠動脈造影検査（CAG）
■通常のPCI（TFI・TRI・ガイディングカテーテル・ガイドワイヤー・バルーンカテーテル操作）
■高速回転式経皮経管アテレクトミーカテーテル
■血栓吸引カテーテル
■末梢保護デバイス など

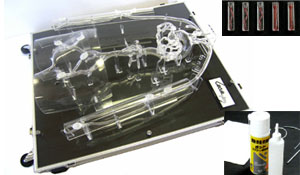

セット内容
■サーキット本体
■手技用アクリル台
■サーキット専用ケース
■シリコンスプレー
■マニュアルＤＶＤ
■狭窄パーツ 通常狭窄部5個
■狭窄パーツ挿入用器具
■Circuit Aqua(サーキットアクア)
(模擬血管内潤滑用液)
※セット内容は予告なく変更する場合があります。
オプション

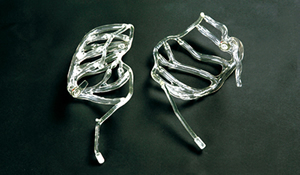

■サーキット コロナリー・スタンダード
狭窄パーツの出し入れが容易でデバイスの挙動を観察しやすいモデルです。

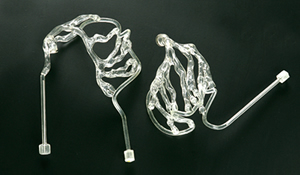

■サーキット コロナリー・アート
ＭＤＣＴデータに基づき血管内径のサイズを忠実に再現したモデルです。

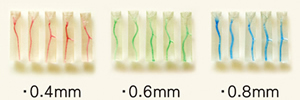

■狭窄パーツ（通常狭窄部５個）
サーキット コロナリー・アート用狭窄パーツもございます。
画像下の数値は内径です。

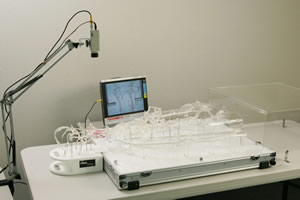

■テレビ・ＣＣＤカメラ
CCDカメラとテレビモニターがあれば、シネアンギオ室に近い
状態で狭窄部をモニタリングしながら操作できます。
※写真はパナソニック・ビエラ液晶15V型テレビ（TH-15LA50）
※カラーCCDカメラ（AK-2146）8mmレンズ仕様・別注アーム付属
※ご用意できる商品は予告無く変更する場合がございます。
詳しくはお問合せ下さい。
価格など詳しくはこちらまでお問い合わせください。→info@iwasaki-mt.com
※商品の仕様は予告無く変更する場合がございます。ご了承下さい。
※『Ｃｉｒｃｕｉｔ ＜サーキット＞』は登録商標です。
